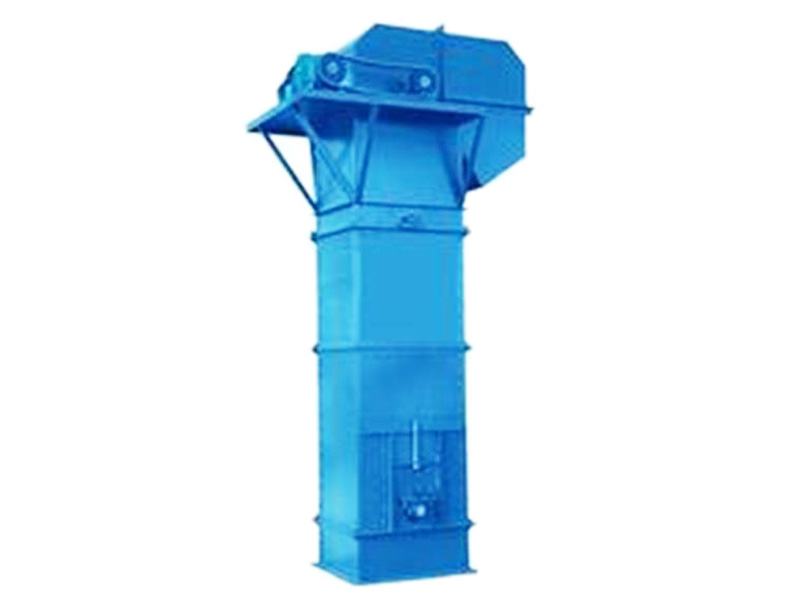

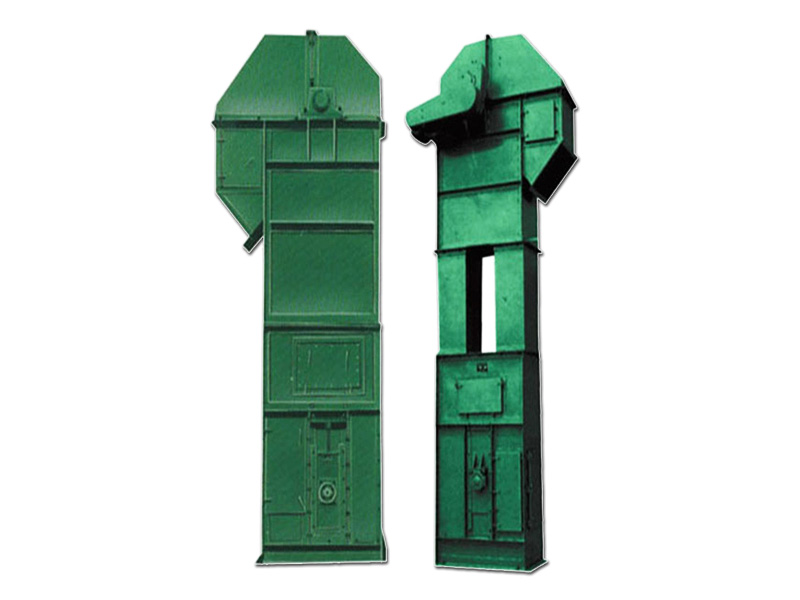

TH型環鏈斗式提升機介紹：
TH型環鏈斗式提升機是一種帶有圓環鏈的斗式提升機。采用混合式或重力卸料，挖取式裝料。TH環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢性或磨琢性較小的物料。TH型環鏈斗式提升機牽引件采用優質合金鋼圓環鏈。中間機殼部分分為單、雙通道兩種形式，由機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構，使用壽命長，輪緣更換簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。TH型斗式提升機可提升物料溫度在250℃以下無磨啄性或磨啄性較小的物料。
TH環鏈斗式提升機料斗類型：
1、ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。
2、SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
本機的傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機最大輸送量365m3/h,最大提升高度為50m。
1、ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。
2、SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
1、輸送物料的溫度最高可達250℃。提升高度運行平穩可靠，噪音小，維護方便。
2、中節機殼具有單通道和雙通道兩種形式。改進機型的提升輸送量比普通機型提高30%以上。
3、TH提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。4、維護方便，使用壽命長。機殼鋼板加厚、剛性好。

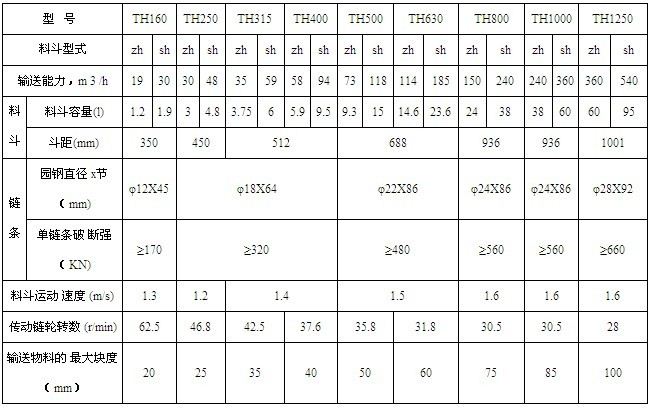

TH環鏈斗式提升機技術參數表:
參數注釋：
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH環鏈斗式提升機料斗用途：
Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
TH環鏈斗式提升機主要性能與用途:
TH環鏈斗式提升機主要性能與用途:

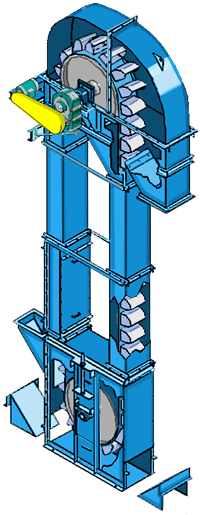

TH型垂直斗式提升機由運行部分(料斗與牽引鏈條) 和帶有傳動滾筒的上部區段、帶有拉緊滾筒的下部區段、中間機殼、驅動裝置、逆止制動裝置等構成。適用于向上輸送松散密度P＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。本機的特點為可快速離心卸料，并采用環鏈為牽引件，故不適于輸送大塊磨琢性較大及掏取阻力大的物料。被輸送物料的溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃。
本機共有: TH100、TH160、TH250、TH315、TH400、TH00、TH630等7種規格。本機的輸送能力為4-238m3/h，高度約在4-40m范圍內。為滿足各種不同的使用要求，本機備有四種料斗: Q型(淺斗) 、H型(弧底斗) 、Zd型(中深斗)Sd型(深斗)，傳動裝置法可采取左裝或右裝。
TH系列環鏈斗式提升機適用范圍:
TH型垂直斗式提升機是一種固定安裝的垂直輸送設備，主要適用于糧食、油料、飼料（粘性及腐蝕性的物料除外）等行業的垂直輸送。
